3 KNX-Systeme, eine Plattform – Gebäudeautomation bei iC-Haus

Worum ging es?

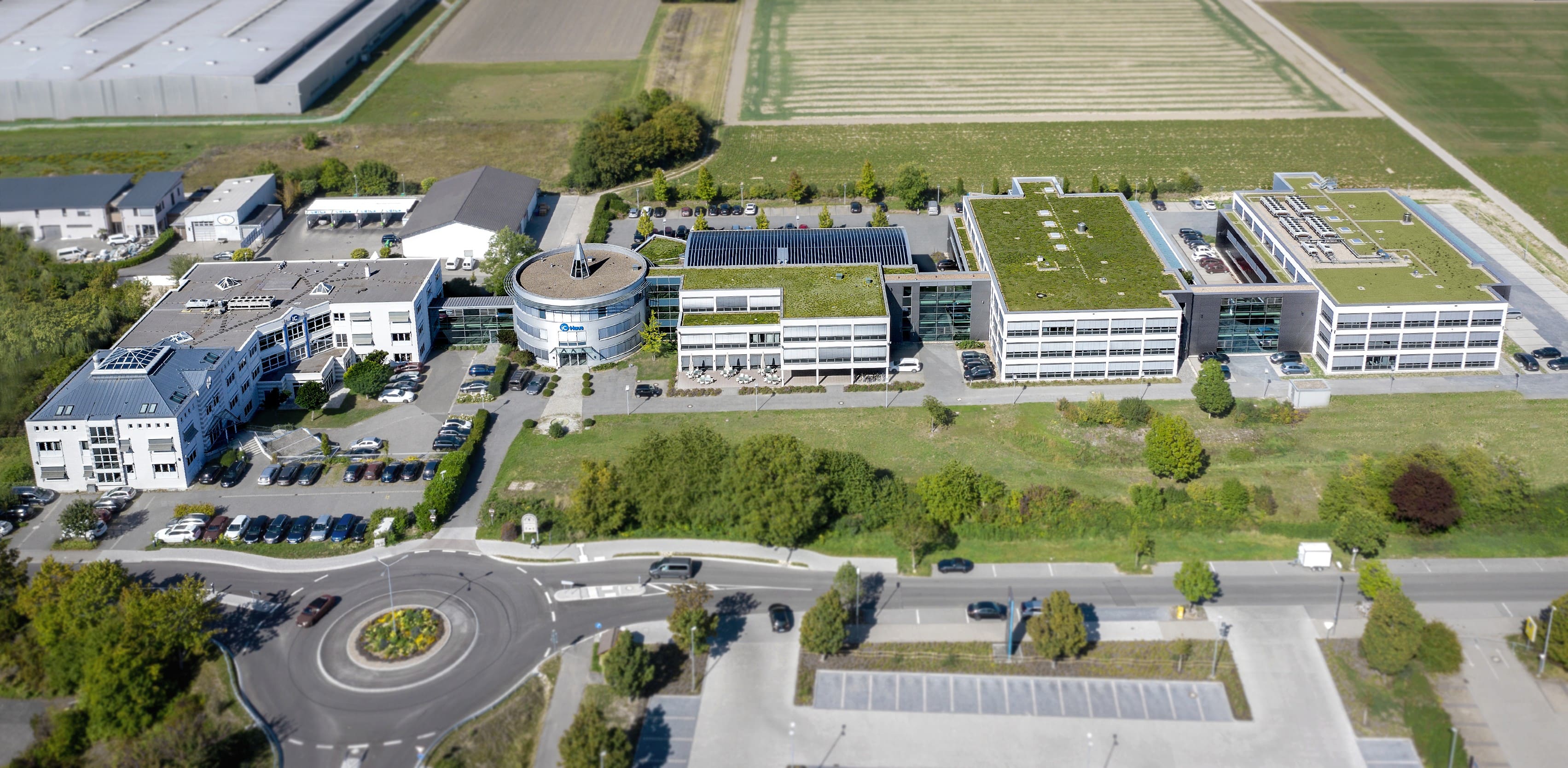

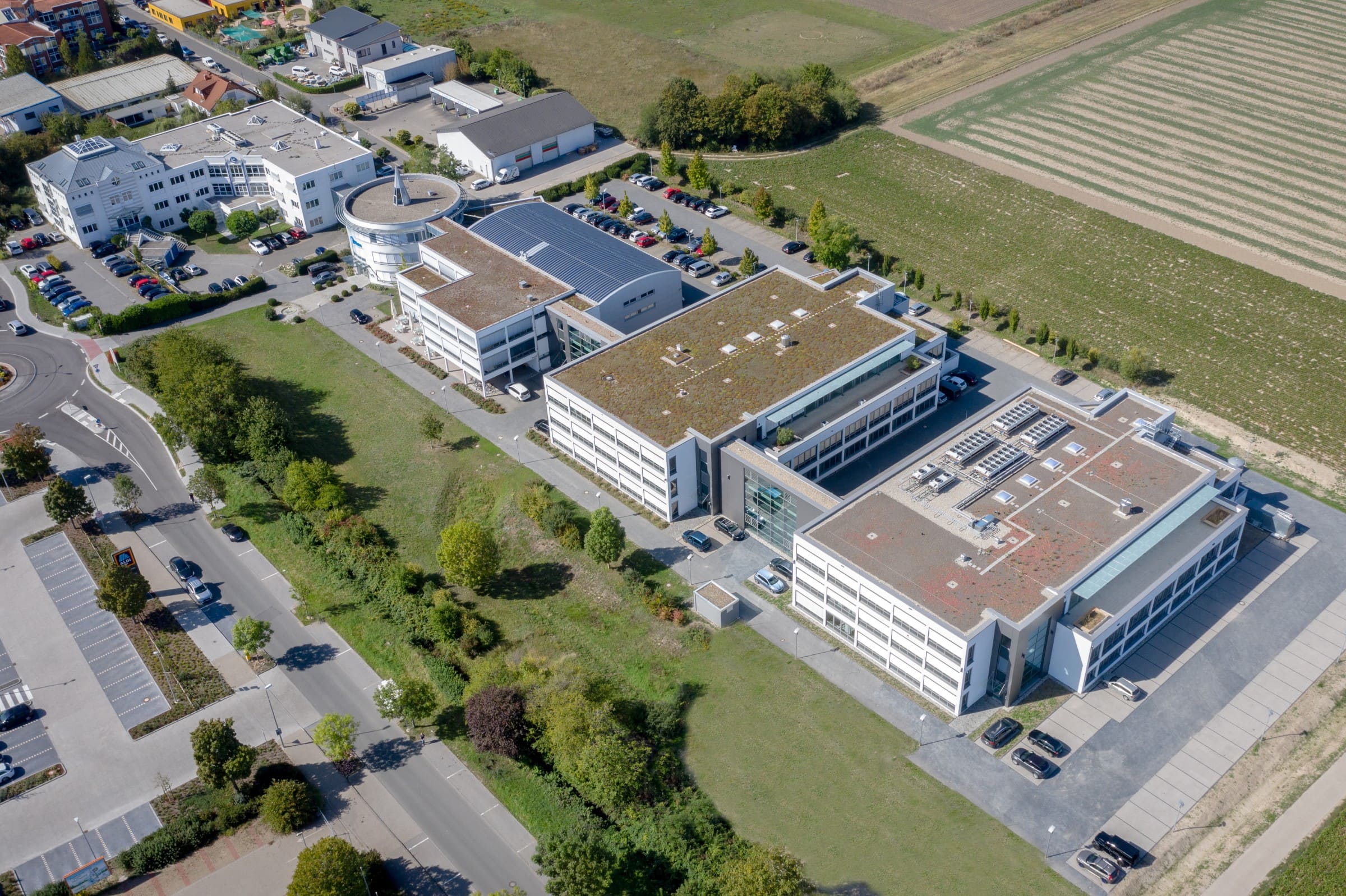

Auf dem Firmencampus der iC-Haus GmbH in Bodenheim wurden drei eigenständige Gebäude mit jeweils separater KNX-Installation betrieben. Jedes Gebäude verfügte über eine eigene Visualisierung, eigene Benutzerzugänge und eine unabhängige Beschattungssteuerung.

Ziel des Projekts war die Zusammenführung aller Gebäude in einer zentralen Plattform, um die Bedienung für das Facility Management zu vereinfachen und die Beschattung gebäudeübergreifend zu optimieren.

Was waren die Herausforderungen

Die drei KNX-Systeme wurden unabhängig voneinander geplant und betrieben. Identische Gruppenadressen sowie unterschiedliche Visualisierungssysteme erschwerten eine Zusammenführung.

Zusätzlich arbeiteten die Beschattungsfunktionen gebäudeweise mit eigenen Wetterdaten, wodurch die Fassaden unterschiedlich auf identische Wetterbedingungen reagierten.

Wie wurde Symcon verwendet?

Symcon verbindet alle drei KNX-Installationen über die vorhandenen KNX IP-Gateways in einem gemeinsamen Projekt. Die bestehenden Gruppenadressen konnten unverändert übernommen werden. Die gebäudeübergreifenden Gruppenadressen, wie die der Master-Wetterstation, stehen dagegen in allen Gebäuden zur Steuerung der Beschattung zur Verfügung.

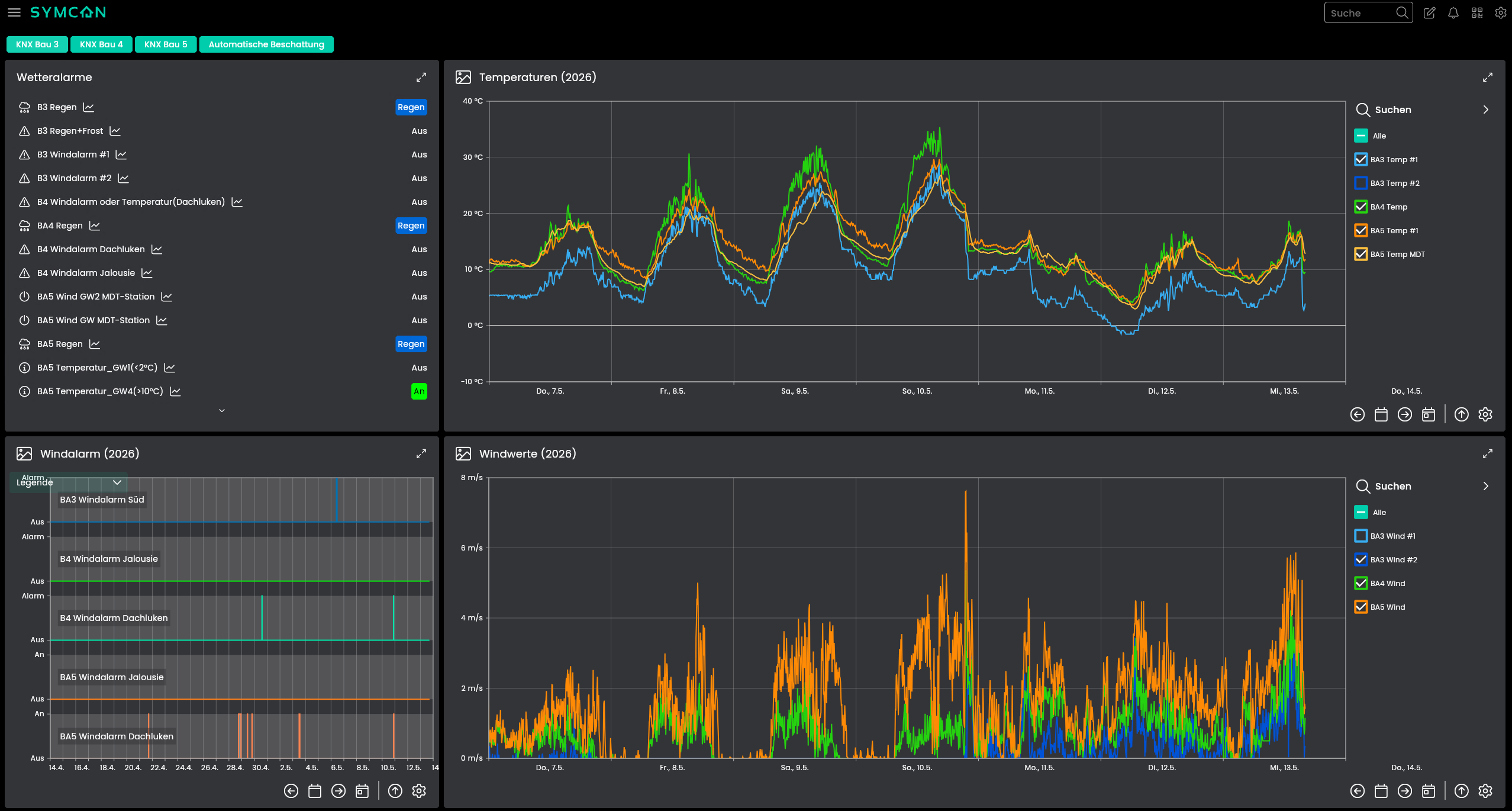

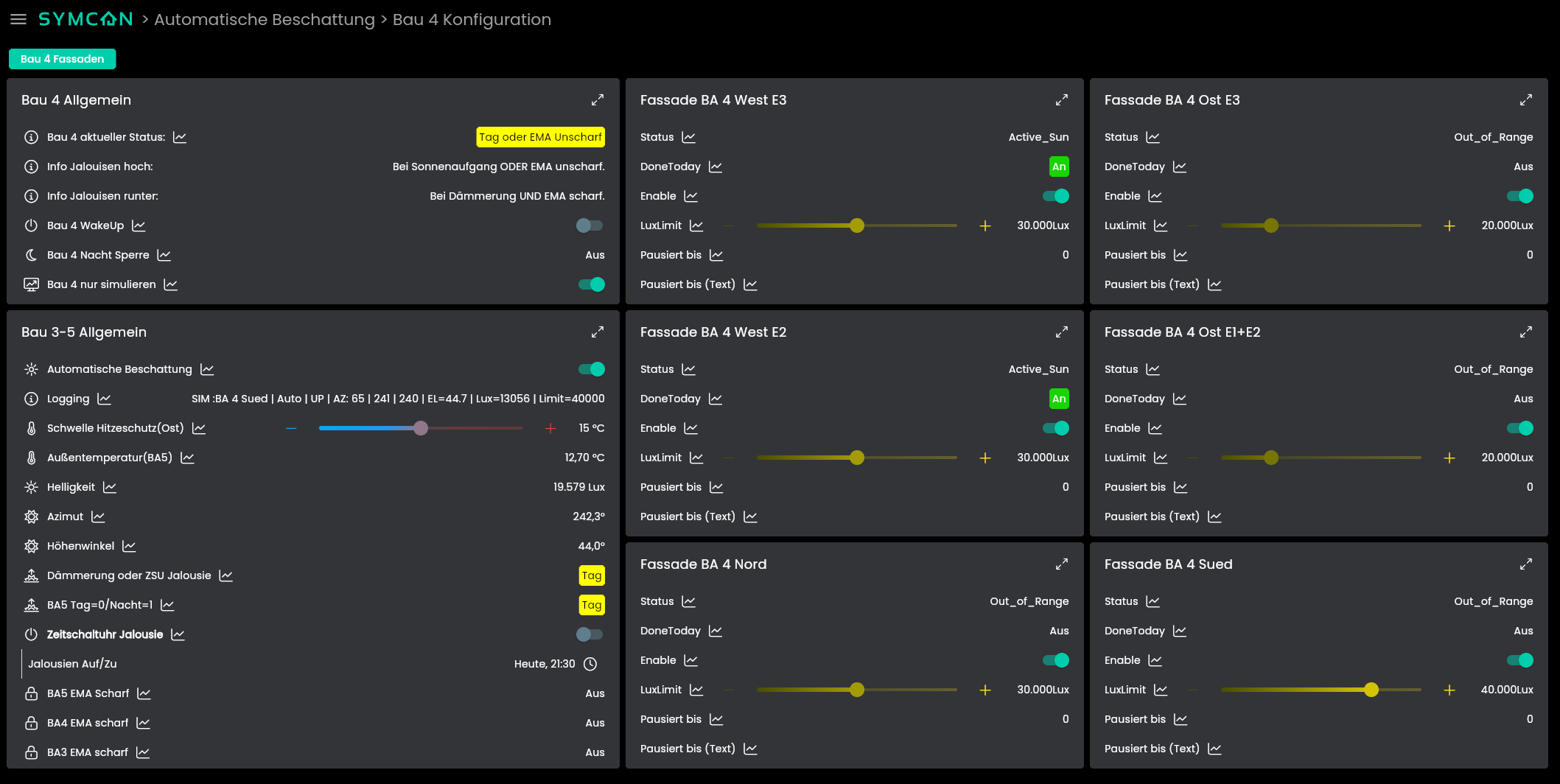

Für das Facility Management wurde dadurch eine zentrale Visualisierung mit einheitlichem Benutzerzugang geschaffen. Die Beschattungsautomatik wertet die Daten einer KNX-Wetterstation aus und steuert die Fassaden aller Gebäude synchron.

Die lokalen Wetterstationen bleiben weiterhin für Wind- und Regenalarme aktiv und gewährleisten den sicheren Betrieb auch unabhängig von der zentralen Infrastruktur.

Fazit

Durch den Einsatz von Symcon konnten drei unabhängige KNX-Systeme ohne Anpassung der bestehenden Gruppenadressen in einer zentralen Plattform zusammengeführt werden.

Die einheitliche Visualisierung reduziert den Verwaltungsaufwand für das Facility Management deutlich. Gleichzeitig sorgt die zentrale Beschattungssteuerung für ein harmonisches Fassadenbild und unterstützt bei der Reduzierung des Energiebedarfs für Heizung und Klimatisierung.
