Stadtwerke Wärmemengenerfassung und Energiezählerablesung
Objekt
- TraveNetz GmbH
- Netzbetreiber in Lübeck und Umgebung
- Mehrere BHKW im Stadtrahmen
- Dezentrale Zählermesstrecken über M-Bus
- Inbetriebnahme von Symcon im Jahr 2024
Hardware
- 18x SymBox Pro (eine je Standort)
- integrierte M-Bus Schnittstelle
- 20x M-Bus Gateway
- 1x LTE-Router je Standort
- 1x Switch für Netzwerk je Standort
Symcon-Produkte
- Symcon Professional
Worum ging es?

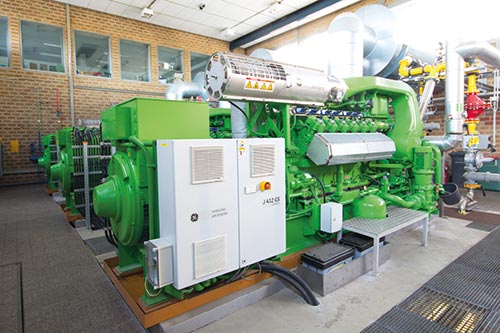

Zur Wärmemengenerfassung sollten verschiedene BHKW der TraveNetz GmbH überwacht werden.
Auch bisher ungenutzte M-Bus-Stränge sollten genutzt werden, um Wärmemengen- und Stromzähler auszulesen. Dies wurde zum Großteil noch manuell gemacht.
Eine aktive Steuerung sollte nicht genutzt werden.
Welche Systeme wurden verwendet?

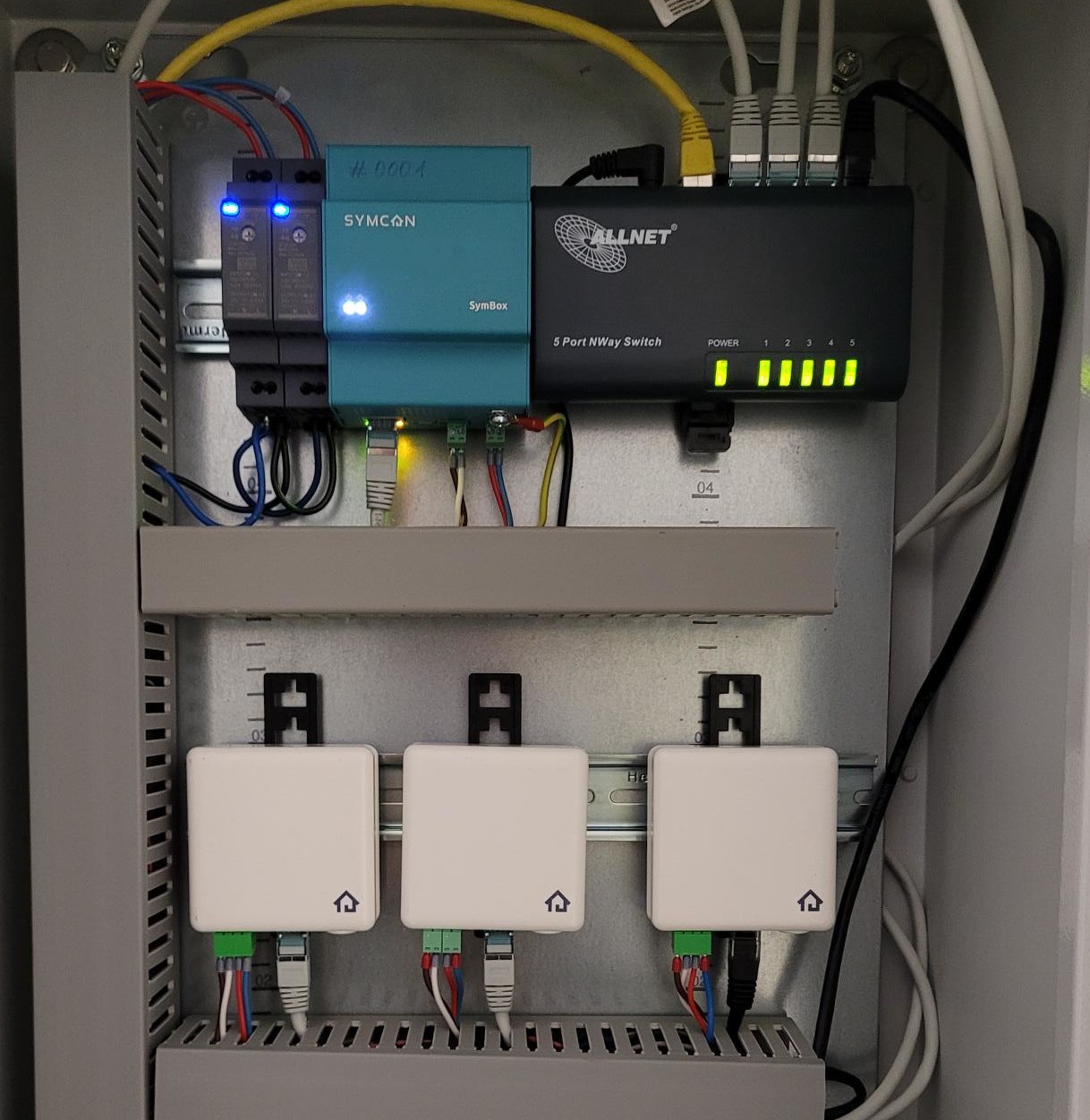

Alle Geräte waren über M-Bus auslesbar. Somit wurde jeweils eine SymBox je Knotenpunkt eingesetzt. Für jeden Strang wurde ein M-Bus Gateway verbaut.
Was waren die Herausforderungen?
Die M-Bus-Stränge lagen mehrere Jahre brach. Dadurch waren diese zum Teil nicht einsatzfähig.
Die Standorte hatten zum Teil kein Internet. Somit war die Datenübermittlung an die Zentrale zu Beginn nicht möglich. Dies wurde bei Bedarf nachgerüstet.
Wie wird Symcon eingesetzt?

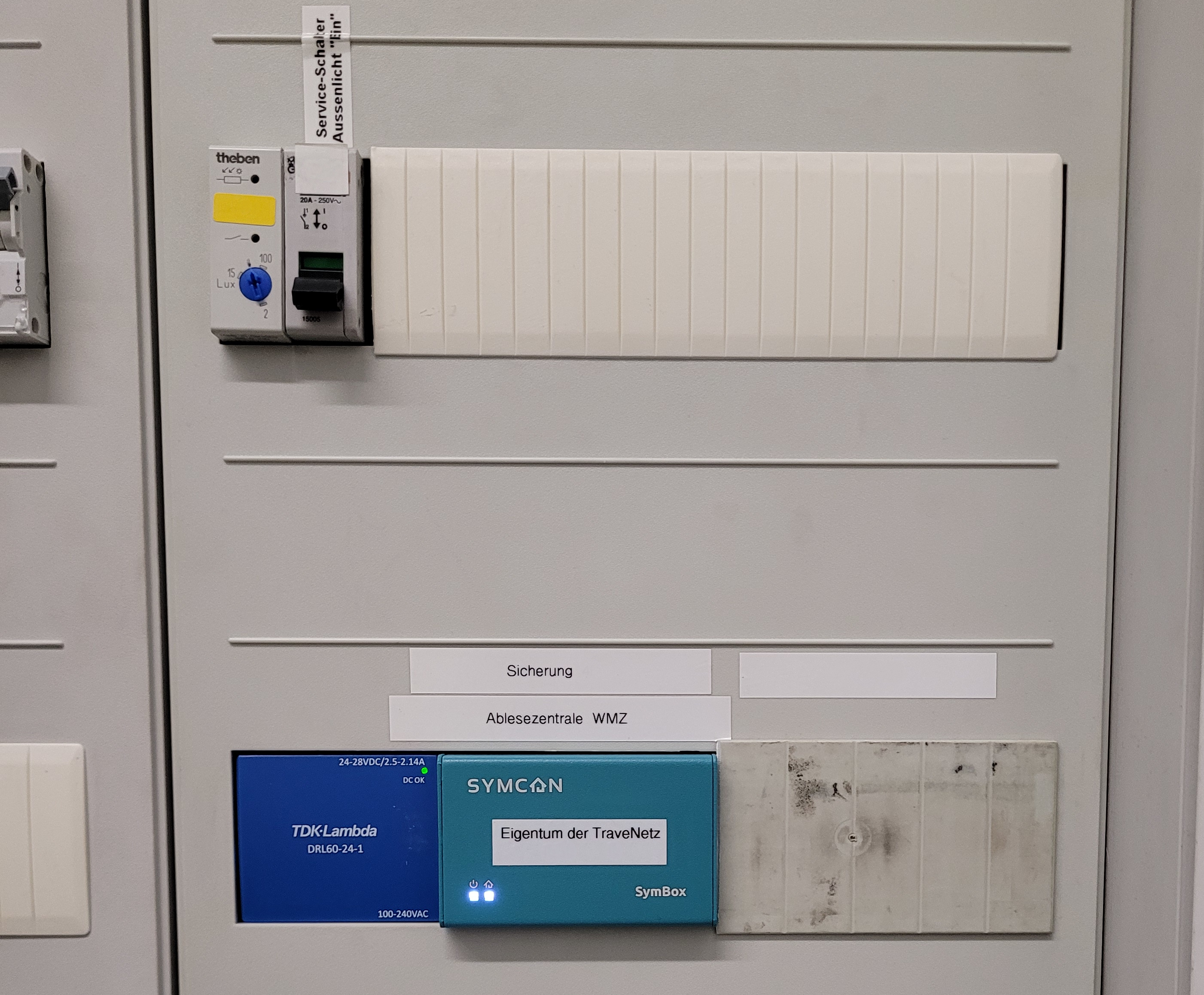

Symcon wird in Form der SymBox auf die 18 Knotenpunkte verteilt. Im Rechenzentrum wurde ein MQTT Server eingerichtet, welcher von jedem Symcon stündlich die Zählerwerte zugesandt bekommt. Dadurch kann ein Ausfall einer Messstelle oder Zählers festgestellt werden.
Anhand alter Listen konnte der Soll- und Ist-Zustand auf den M-Bus Strecken festgestellt werden und so kann Symcon auch zur Fehleranalyse genutzt werden.
Durch die Visualisierung Vor-Ort haben geschulte Techniker einen direkten Überblick über das System. Auch können so direkt neue Suchvorgänge gestartet werden.
| Projekt-Link | Homepage der Stadtwerke Lübeck |
| Integrator | Symcon GmbH |
| Ort | 23554 Lübeck |
| support@symcon.de | |
| Telefon | +49 451 30 500 511 |
Fazit
Bereits nach wenigen Monaten wurden alle Standorte nachgerüstet und erste Fehleranalysen durchgeführt. Durch die neu gewonnenen Daten konnte die TraveNetz GmbH fehlerhafte Strecken erkennen und diese analysieren. Die nächsten Schritte sind die Reparatur der gestörten Strecken.
Bereits jetzt liefert Symcon zuverlässig große Datenmengen zur Analyse und Visualisierung.
Bildnachweis: DZT
