Zeichenfläche

In der Mitte des Logikpläne Designers befindet sich die Zeichenfläche. Auf dieser können Sie die einzelnen Module zu einem Logikplan zusammensetzen.

Die Zeichenfläche ist intuitiv bedienbar; die Funktionsweise ist anderen Programmen mit grafischen Komponenten sehr ähnlich. In diesem Abschnitt finden Sie eine Übersicht der verfügbaren Funktionen und Aktionen.

Objekt platzieren

Um ein neues Objekt auf der Zeichenfläche zu platzieren:

1. Wählen Sie das Objekt im Objektbaum oder aus dem Menu Repository aus.
2. Ziehen Sie das gewählte Steuerelement auf die Zeichenfläche (Drag & Drop).

Das Objekt wird mit den Standardwerten aus IP-Symcon (Größe, Farbe …) gezeichnet. Sie müssen es anschließend für Ihre Zwecke anpassen (siehe unten).

Objekte auswählen / Auswahl aufheben

Um ein einzelnes Objekt auszuwählen:

1. Klicken Sie das Objekt an.

Um mehrere Objekte gleichzeitig auszuwählen:

1. Ziehen Sie mit gedrückter linker Maustaste einen Rahmen um die gewünschten Objekte oder wählen Sie diese mit <Umschalt>+Klick aus.

Beim Loslassen werden alle Objekte, die ganz oder teilweise innerhalb des Rahmens liegen, ausgewählt. Um alle Objekte auf der Zeichenfläche gleichzeitig auszuwählen:

1. Drücken Sie <Strg>+A.

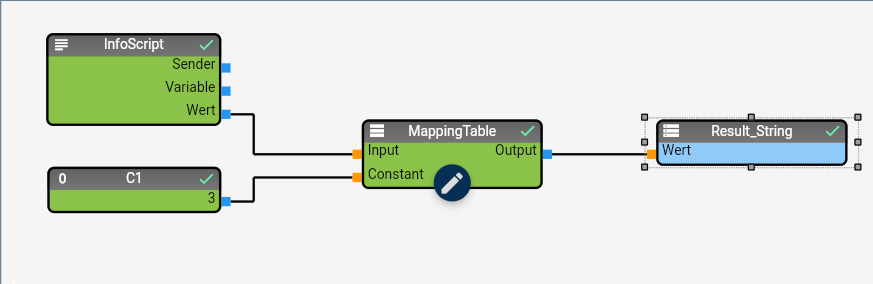

Ausgewählte Objekte erkennen Sie an den acht Griffpunkten (Kästchen) am Rahmen:

Um die Auswahl wieder aufzuheben:

1. Klicken Sie auf eine leere Stelle der Zeichenfläche.

Die gesamte getätigte Auswahl wird aufgehoben.

Eigenschaften ändern

Die hinterlegten Werte und Eigenschaften (Properties) des ausgewählten Objekts werden im Property-Editor angezeigt. Dort können Sie diese nach Bedarf ändern.

Haben Sie mehrere Objekte gleichzeitig ausgewählt, können Sie jene Properties, die in allen ausgewählten Objekten vorkommen, ändern (Properties, die nur in einzelnen Objekten vorkommen, werden nicht angezeigt). Ihre Änderung wird dann auf alle derzeit ausgewählten Objekte gleichzeitig angewandt.

Ausschneiden, Kopieren, Einfügen, Löschen

Logikpläne unterstützt die Standardbefehle zum Manipulieren von Objekten und Inhalten:

Rückgängig / Wiederherstellen

Logikpläne unterstützt "Undo / Redo", also das Annullieren bzw. Wiederherstellen von Änderungen:

Zoomen eines Logikplans

Der Logikpläne Designer bietet die Möglichkeit eine View in Schritten von 10% beliebig zu verkleinern und zu vergrößern. Dabei wird nur die Anzeige im Designer verändert, eine Veränderung der Darstellung am Client findet dabei nicht statt.
