ABL
Benötigt: IP-Symcon >= 7.0
ABL bietet verschiedene Wallboxen/Ladesäulen an. Über ModBus TCP können diese ausgelesen werden. Eine Verbindung mit IP-Symcon ist über ein LAN-IP Gateway möglich.
Folgende Geräte werden von IP-Symcon unterstützt:
Installation
Um ABL Wallboxen/Ladesäulen in IP-Symcon nutzen zu können, muss eine Verbindung via Ethernet vorhanden sein. Innerhalb der Wallbox/Ladesäulen muss lediglich der Ethernet RJ45 Stecker nach Anleitung eingesteckt werden.
Einbindung IP-Symcon
Zuerst muss eine "ModBus Device" Instanz innerhalb des Objektbaums von IP-Symcon hinzugefügt werden. Im folgenden Dialog muss die IP-Adresse der Wallbox eingetragen werden. Der Port ist Standardmässig 502. Beide Informationen können auf der Weboberfläche der WallBox/Ladesäule eingesehen werden.

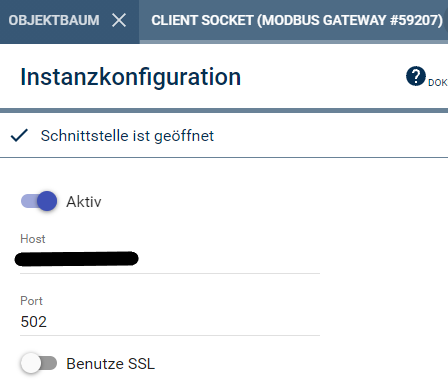

![ABL Client Socket Konfiguration.: imageblock](/media/pages/service/dokumentation/modulreferenz/abl/705ee955c9-1721983697/abl-clientsocketconfig.png)

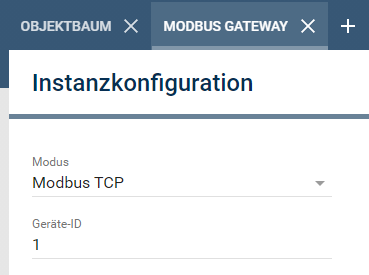

![ABL Gateway Konfiguration.: imageblock](/media/pages/service/dokumentation/modulreferenz/abl/155eee2337-1721983697/abl-gatewayconfig.png)
Im Anschluss kann die ModBus Vorlage für ABL Wallboxen/Ladesäulen heruntergeladen werden. Diese beinhaltet die ganze Konfiguration des ModBus Geräts. Nach dem Download, kann die "ABLmodbusX_vx.json" über "Importieren" geladen werden. Anschließend sind alle ModBus Adressen der gängigen ABL Wallboxen/Ladesäulen eingerichtet.
ModBus Vorlage für ABL Wallboxen/Ladesäulen:
Download eMH1/eMH2/eMH3
Download eM4
Diese beinhaltet den Outlet/Zähler 1.
Sollten weitere benötigt werden kann der Support kontaktiert werden.

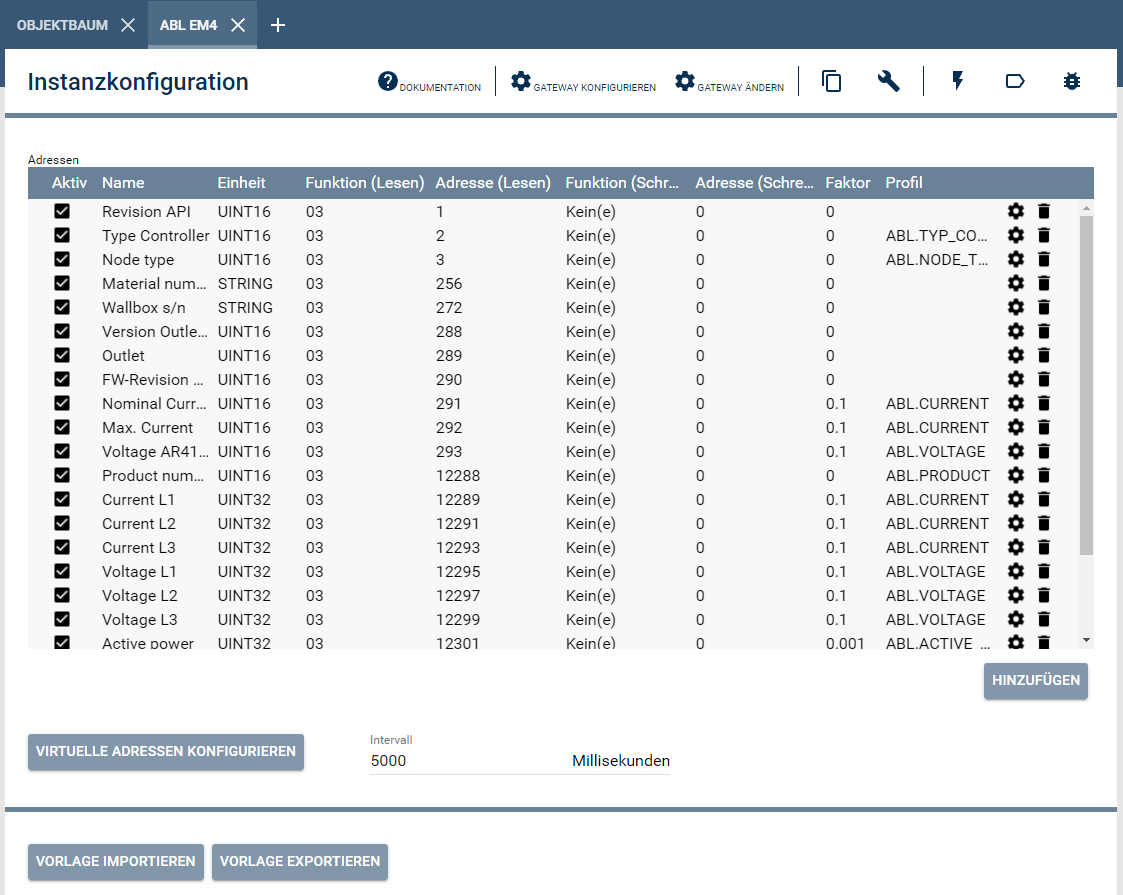

![ABL nach geladener Konfig.: imageblock](/media/pages/service/dokumentation/modulreferenz/abl/f5eed3f61b-1721983697/abl-em4.png)
Hinzufügen von Adressen
Sollen weitere Adressen hinzugefügt werden, kann dies über "Hinzufügen" realisiert werden.
Je nach Ausführung der Wallbox kann es sein, dass einzelne Adressen de-/aktiviert werden müssen. Dies kann über die Aktiv Spalte gesteuert werden.
