EnOcean

EnOcean ist ein Funksystem, welches von mehreren Herstellern unterstützt wird. Für eine Verbindung mit IP-Symcon wird ein USB-Interface oder ein LAN-Interface benötigt.

Folgende Geräte werden von IP-Symcon unterstützt:

Unterstützte Geräte (inkl. Gateways) und EEP-Liste

Installation

Das USB Gateway wird per USB mit dem Server verbunden und ist über einen Serial Port ansprechbar.

Das Symcon LAN Gateway wird per LAN mit dem Server verbunden. Zur Einrichtung wird das IP-Symcon "Network Configuration Tool" benötigt. Dieses steht zum Download bereit. Eine einfache Beschreibung zur Konfiguration des Gateways steht zur Verfügung. Im Anschluss ist das Gateway über die entsprechende IP-Adresse und Port (Standardmäßig: 5000) erreichbar.

Wenn kein IP-Symcon Haus auf der Vorderseite des LAN-Gateways abgedruckt ist, ist dies ein altes Modell des Gateways. Die Installationsanleitung für dieses Modell kann hier gefunden werden.

Einbindung in IP-Symcon

Bei Verwendung des LAN-Gateways kann dies über die Gerätesuche eingebunden werden. Hierfür muss als System "EnOcean Discovery" gewählt werden. Die Discovery-Instanz bietet dann die Erstellung eines EnOcean Konfigurators an. Nachdem der Konfigurator erstellt wurde, können dort die einzelnen Geräte wie unten beschrieben eingebunden werden.

Das USB-Gateway wird direkt als Konfigurator angelegt, da es über die Gerätesuche nicht gefunden werden kann. Hierfür wird im Objektbaum ein "EnOcean Configurator" erstellt. Bei der Konfiguration der Schnittstelle muss der passende ESP2 oder ESP3 Modus gewählt und anschließenden der pasende Port ausgewählt und geöffnet werden.

Wie die I/O Instanz (übergeordnete Instanz des Gateways) ausgewählt und ggf. ausgetauscht wird, ist hier nachzulesen: I/O Instanz austauschen

Konfiguration

Abhängig vom Gerätetyp unterscheidet sich die Konfigurationsweise. Es wird zwischen 4 verschiedenen Gerätetypen unterschieden. Jede hat unterschiedliche Vorgehensweisen bei der Konfiguration. (siehe unten im jeweiligen Abschnitt)

Um ein EnOcean-Gerät nutzen zu können, muss dieses explizit in IP-Symcon angelernt werden.

Jede Geräte-ID (0-127) darf nur ein einziges Mal vergeben werden.

Bevor eine Suche gestartet werden kann, muss die übergeordnete Instanz konfiguriert werden. Der korrekte serielle Port muss angeben und die Konfiguration übernommen werden. Die Einstellung von Baudrate etc. ist nicht notwendig, da diese vom System automatisch vorgenommen wird.

Eine allgemeine Anleitung zum Erstellen von Geräten/Instanzen in IP-Symcon kann hier gefunden werden: Geräte einbinden

Konfigurator

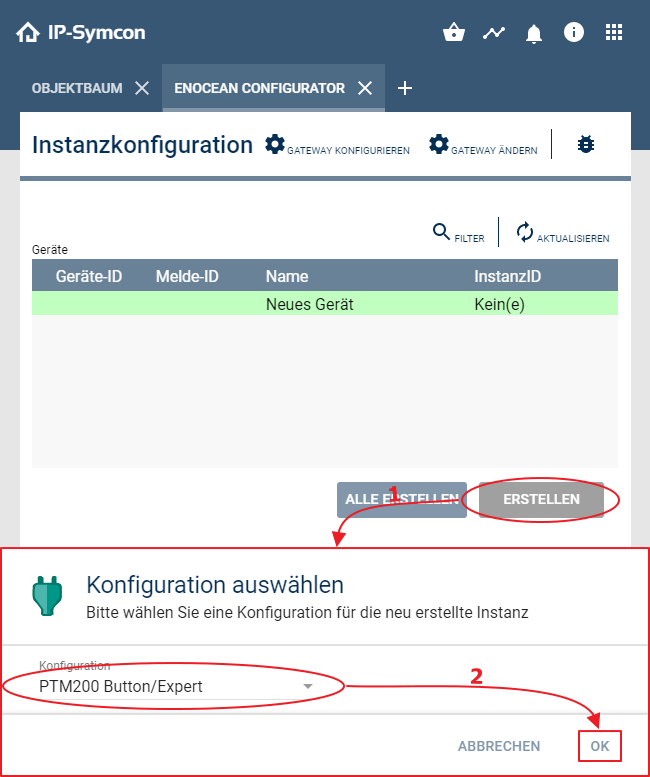

Über den Konfigurator kann jedes EnOcean-Gerät als Instanz erstellt werden. Dazu muss "Neues Gerät" ausgewählt, auf "Erstellen" geklickt und anschließend das passende Gerät aus der Liste selektiert werden.

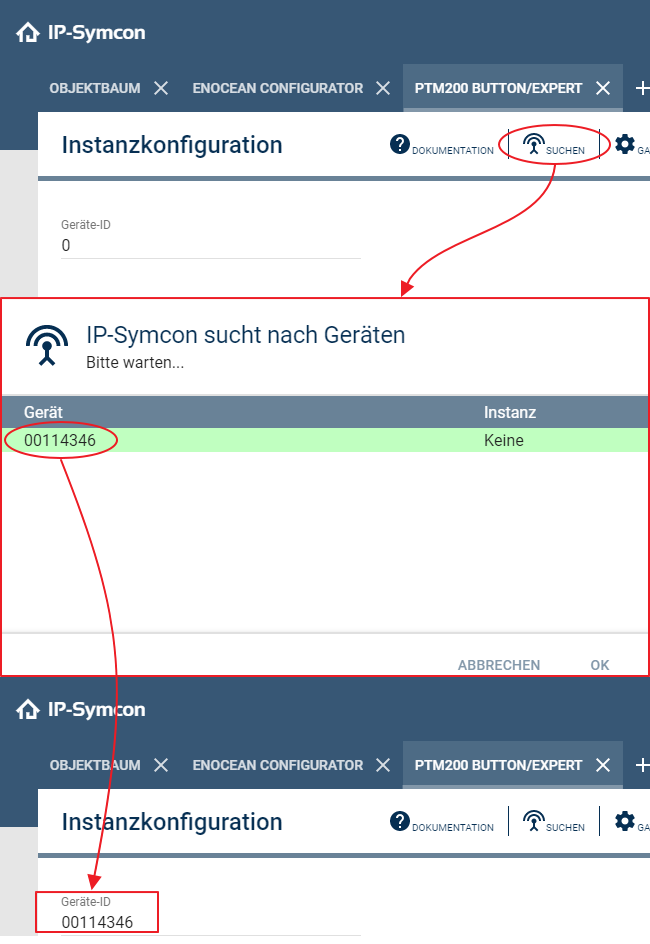

Sobald im Konfigurator eine Instanz erstellt und auf die Konfigurationstaste gedrückt wird, öffnet sich die Konfigurationsseite der Geräteinstanz. In dieser kann über den "Suchen"-Button und mehrfaches betätigen des EnOceangeräts die Geräte-ID gesucht und ausgewählt werden.

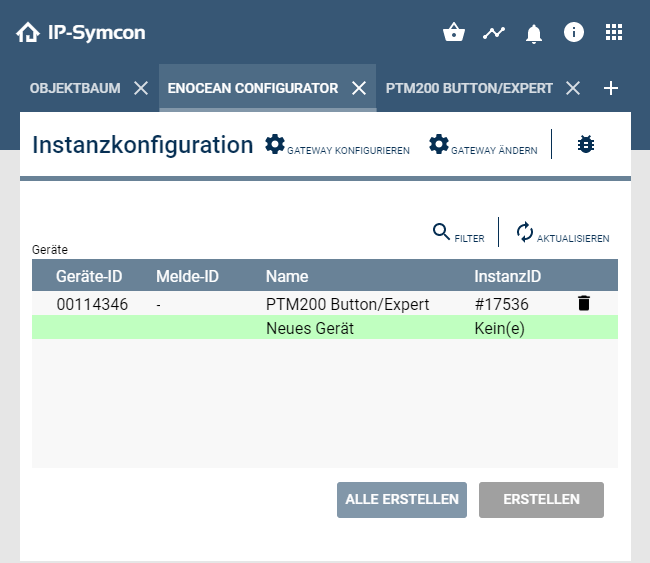

Neue Instanzen werden im Objektbaum in der Hauptkategorie erstellt. Diese erstellten Instanzen können dann entsprechend umbenannt und an anderer Stelle einsortiert werden. Auch besteht die Möglichkeit via "Konfigurieren" im Konfigurator die jeweilige Instanzkonfiguration aufzurufen.

Aktor

Geräte-ID eintragen und mit "Übernehmen" speichern
Gerät in den Einlernmodus versetzen (siehe Herstelleranleitung)
"Einlernen" klicken
Funktion ggf. in der Testumgebung mit An/Aus testen

ID	Beschreibung
Geräte-ID	Wird vom Benutzer vergeben. 0-127 ganzzahlig möglich

Aktor (Eltako)

Den Geräten über das Anmelden am FAM14 eine ID zuweisen (siehe Herstelleranleitung)
Geräte-ID eintragen und mit "Übernehmen" speichern
Diese kann am einfachsten über die PCT14 eingesehen werden.
Gerät in den Einlernmodus versetzen (siehe Herstelleranleitung)
"Einlernen" klicken in der IP-Symocn Instanz
Funktion ggf. in der Testumgebung mit An/Aus testen
"Suchen" klicken. Das Gerät sollte 5mal An/Aus gehen
Gefundene ID auswählen und mit "OK" übernehmen

Besonderheiten bei bestimmten Geräten

FUD14: Im PCT14 muss im Konfigurationsbereich des FUD14 die Optionen "Bestätigungstelegramm mit Dimmwert" und "Bestätigungstelegramm mit Tastertelegramm" auf "ein" setzen. Es muss, wenn nicht durchs Anlernen eingetragen, innerhalb der PCT14 im Reiter "ID - Zuordnungsbereich" des Geräts in der Funktiongruppe 3 die Funktion 32 "Dimmwert von GFVS / Drehtaster" eingerichtet werden.
FSR14-xR: Muss als Richtungstaster oder Universal-Taster angelernt werden, je nachdem ob man mit der Taste Ein-/Ausschalten oder mit 2 Tasten schalten möchte.
FSB14: Es muss, wenn nicht durchs Anlernen eingetragen, innerhalb der PCT14 im Reiter "ID - Zuordnungsbereich" des Geräts in der Funktiongruppe die Funktion "Fahrzeit mit Zeitwertvorgabe FVS" eingerichtet werden.

Solange eine Verbindung über USB mit dem FAM14 über die PCT14 aktiv ist, ist ein Senden von Funktelegramme nicht Möglich.

Bei Eltako Geräten muss der Schaltaktor im Richtungstastermodus eingelernt werden. Der Dimmaktor muss im Modus P,L,C (auch PCT) eingelernt werden. Dafür ist die speziell dafür vorgesehene Instanz und der Einlernen-Button zu nutzen. (Ab IP-Symcon 2.5)

Das Gerät Eltako FSB14 kann nur in RV 180/200 (Motor 1/2) eingelernt werden.

ID	Beschreibung
Geräte-ID	Wird vom Benutzer vergeben. 0-127 ganzzahlig möglich
Melde-ID	Wird vom Gerät gesendet. Dient der Gerätezuordnung

Aktor (OPUS)

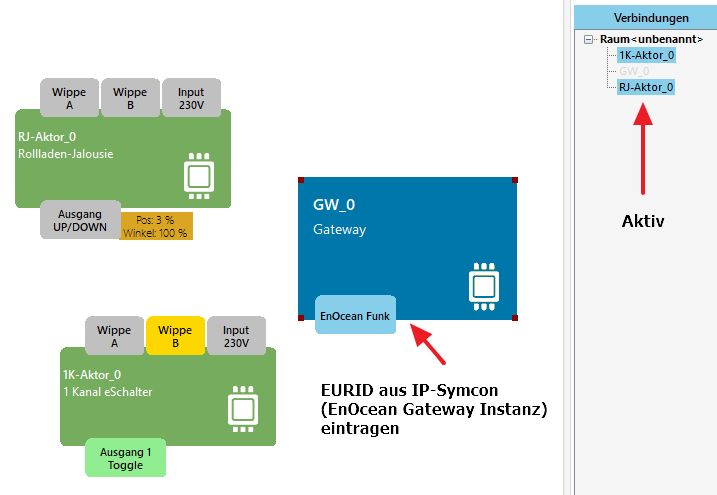

Es wird das OPUS Config Tool in einer aktuellen Version benötigt, sodass ein generisches "Gateway" hinzugefügt werden kann.
Im Gateway muss die EURID vom verwendeten EnOcean Gateway eingetragen werden. (Diese ist unterhalb der EnOcean Gateway Splitter Instanz zu finden) [Bei älteren TCM310 ist es evtl. erforderlich dort die BaseID einzutragen]
Geräte im Gateway "verbinden" [Diese sind dann blau hinterlegt] und Geräte programmieren lassen
Die Geräte manuell über "Instanz hinzufügen" in IP-Symcon einbinden und die bekannte Geräte-ID in die Instanz eintragen
Schalten und empfangen sollte jetzt problemlos möglich sein

ID	Beschreibung
Geräte-ID	8-stellige EnOcean-ID. Diese ist auf dem Gerät zu finden

Aktor (Stellantrieb)

Geräte-ID eintragen und mit "Übernehmen" speichern
"Suchen" klicken.
Gerät in den Einlernmodus versetzen (siehe Herstelleranleitung)
Gerät bestätigt das Einlernen (siehe Herstelleranleitung)
Gefundene ID auswählen, mit "OK" bestätigen und "Übernehmen"

ID	Beschreibung
Geräte-ID	Wird vom Benutzer vergeben. 0-127 ganzzahlig möglich
Melde-ID	Wird vom Gerät gesendet. Dient der Gerätezuordnung

Sensor

"Suchen" klicken.
Auf Datenempfang warten (ggf. Taster betätigen)
Gefundene ID auswählen und "Übernehmen"

Der Suchdialog zeigt ein Gerät erst an, wenn Daten empfangen wurden. Bei einem Taster können die Tasten gedrückt werden, um einen Sendevorgang aufzurufen. Bei Temperatursensoren muss das nächste Intervall abgewartet oder die ID manuell angegeben werden.

ID	Beschreibung
Geräte-ID	Wird vom Gerät gesendet. Dient der Gerätezuordnung

Tipps & Tricks

Um Empfangsprobleme zu beseitigen oder um größere Distanzen zu überbrücken, können bis zu zwei Repeater vom Typ “TCM 120″ eingesetzt werden.
Die Anleitung zur Änderung der BaseID (nicht zu verwechseln mit der Geräte ID) befindet sich hier .

Weitere Informationen über die verwendete Technologie und Bezugsquellen gibt es auf der Internetpräsenz von EnOcean.
Link: enocean.com/de
