Dokumentation
Catan
Benötigt: Symcon >= 9.0
Einbindung in Symcon

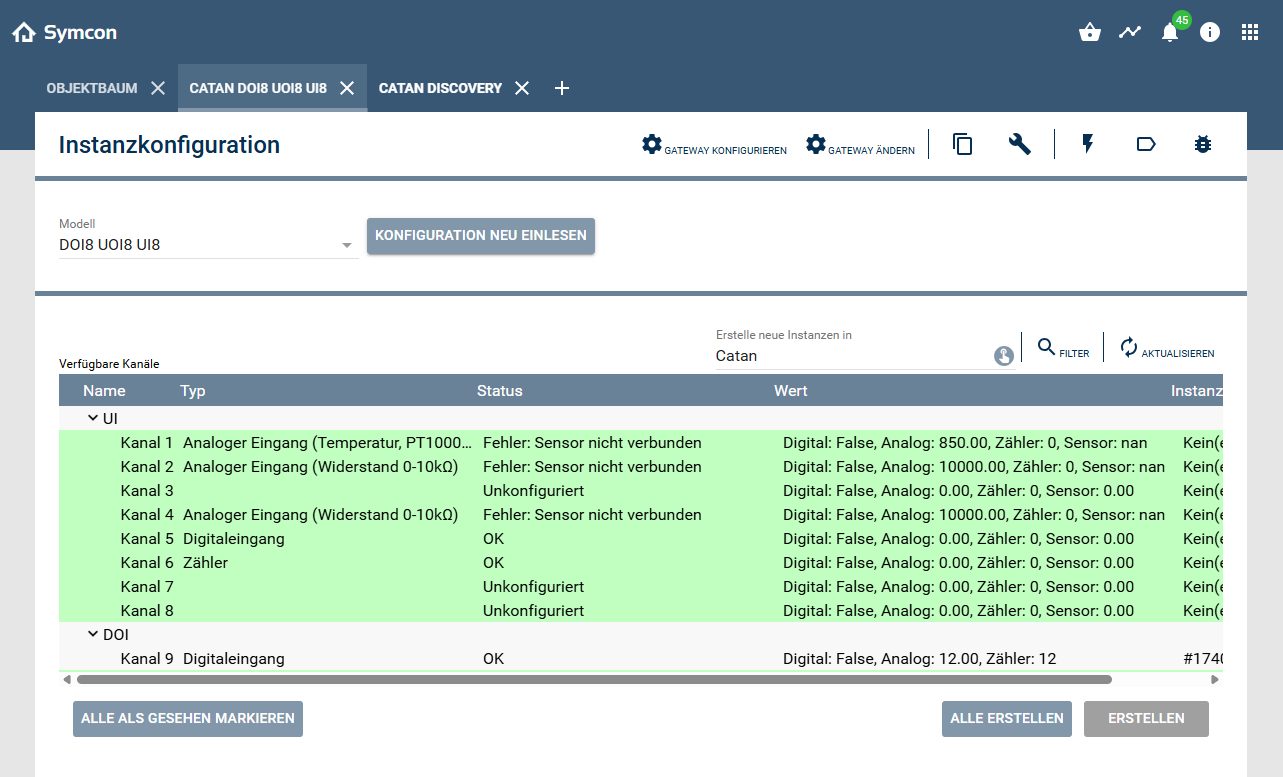

Die Catan Schnittstellen können über die Gerätesuche eingebunden werden. Hierfür muss als System "Catan Discovery" gewählt werden. Die Discovery-Instanz bietet dann die Erstellung eines Catan Konfigurators Konfigurators pro Schnittstelle an.
Im Konfigurator werden alle Kanäle eines Gerätes angezeigt, können erstellt und konfiguriert werden. Je nach Gerät stehen verschiedene Kanalarten zur Verfügung: DOI UOI UI und DOR. Jedem dieser Kanäle kann in der Instanzkonfiguration ein Typ zugewiesen werden. Unterhalb jeder Kanal Instanz wird eine Variable erstellt, die dem Wert des Kanals entspricht. Der Name sowie die Darstellung und Aktion werden durch den Kanaltyp vorgegeben.
UI
- Unkonfiguriert
- Digitalausgang
- Zähler
- Analoger Eingang (Spannung 0-10V)
- Analoger Eingang (Strom 0-20mA)
- Analoger Eingang (Strom 4-20mA)
- Analoger Eingang (Widerstand 0-10kΩ)
- Analoger Eingang (Temperatur, PT1000, DIN)
- Analoger Eingang (Temperatur, NI1000, DIN)
- Analoger Eingang (Temperatur, NI1000, LG)
- Analoger Eingang (Temperatur, NTC 10k)
- Analoger Eingang (Temperatur, NTC 10k, PRE)
- Analoger Eingang (Temperatur, NTC 20k)
UOI
- Unkonfiguriert
- Digitalausgang
- Digitaleingang
- Zähler
- Analoger Ausgang (Spannung 0-10V)
DOI
- Unkonfiguriert
- Digitalausgang
- Digitaleingang
Konfiguration
Welche der folgenden Einstellungsmöglichkeiten verfügbar sind hängt von dem Kanaltyp ab.
Konfiguration des Displays
| Name | Beschreibung |
|---|---|
| Erlaube Übersteuerung am Display | Wenn aktiv, kann der Wert über das Control Panel verändert werden |
| Übersteuerung am Display ist abbrechbar | Wenn aktiv, kann über die Schaltfläche "Übersteuerung abbrechen" in der Instanzkonfiguration, die Übersteuerung abgebrochen werden. Alternativ kann auch die PHP-Funktion CATAN_CancelOverride verwendet werden. Wird die Übersteuerung abgebrochen, wird der Wert wieder auf den zuvor vorhandenen Wert gesetzt. |
| Namensquelle | Der Name des Kanals, welcher im Control Panel angezeigt wird. Vom Instanznamen: Name der Instanz. Vom Textfeld: Frei wählbar. |
| Einheit | Der Text, der Hinter dem Wert auf dem Control Panel angezeigt wird |
Konfiguration der Wertänderung
| Name | Beschreibung |
|---|---|
| Minimales Sendeintervall | Das Intervall in dem Wertänderungen gesendet werden in Millisekunden |
| Wertänderungsinkrement | Der Schwellwert bei dem die Änderung eines Wertes gesendet wird |
Konfiguration des Standardwerts
| Name | Beschreibung |
|---|---|
| Standardwert | Der Standardwert |
| Standardwert bei Start verwenden | Wenn aktiv, wird der Standardwert beim Start des Catan gesetzt. |
| Standardwert bei Ausfall verwenden | Wenn aktiv, wird der Standardwert im Fehlerfall oder bei Ausfall der Versorgungsspannung gesetzt. |
Konfiguration des Zählers
| Name | Beschreibung |
|---|---|
| Skalierungsfaktor | Der Faktor, mit dem der Zählerwert multipliziert wird, bevor er in die Zähler Variable geschrieben wird |
| Rohwert des Zählers anzeigen | Wenn aktiv, wird eine Zusätzliche Variable mit den rohen Wert des Zählers angelegt. |
Zusätzliche Konfiguration
| Name | Beschreibung |
|---|---|
| Kanalzustand anzeigen | Wenn aktiv, wird eine Variable, die den Kanalzustand anzeigt angelegt. (Zustände: OK, Fehler, Überschrieben, Deaktiviert) |
| Fehlerzustand anzeigen | Wenn aktiv, wird eine Variable, die den aktuellen Fehlercode anzeigt angelegt. |
Fehlercodes
| Wert | Beschreibung |
|---|---|
| 0 | Kein Fehler |
| 5 | Peripherie Fehler |
| 10 | Widerstand zu hoch |
| 11 | Temperatur zu hoch |
| 12 | Eingangsspannung zu hoch |
| 13 | Eingangsstrom oder Shunt-Widerstand zu hoch |
| 14 | Ausgangsspannung zu hoch |
| 15 | Oberes Warnlimit überschritten |
| 20 | Temperatur zu niedrig |
| 21 | Negative Eingangsspannung |
| 22 | Eingangsstrom zu klein |
| 23 | Negativer Eingangsstrom |
| 24 | Negativer Eingangsstrom oder Sensor nicht angeschlossen |
| 25 | Ausgangspannung zu klein |
| 26 | Unteres Warnlimit unterschritten |
| 30 | Sensor nicht verbunden |
| 31 | Lastwiderstand zu hoch für gültige Spannung |
| 40 | Überlastung des Ausgangs |
| 50 | Virtuelle Null |
| 51 | Virtueller Alarm |
| 52 | Virtuell Veraltet |
| 53 | Virtueller Absturz |
| 54 | Virtueller Fehler |
| 55 | Virtuell Deaktiviert |
Der Catan unterstützt noch weitere Systeme
