Dokumentation

RGBW-868

Beschreibung

Der LED-Stripe Controller dient der Ansteuerung von LED-Stripes, um unterschiedliche Licht-Szenarien und Stimmungen in Wohnräumen zu ermöglichen.

Installation

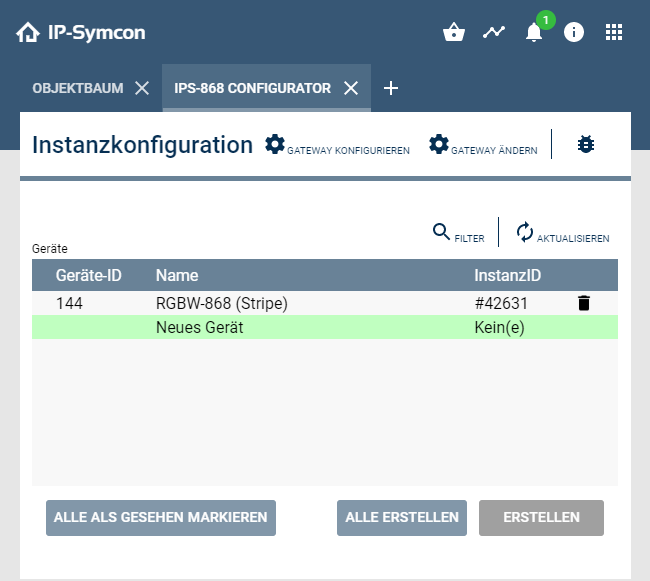

Um mit dem Controller zu kommunizieren, muss zuvor der virtuellen COM-Port Treiber installiert und der USB-Funktransceiver angeschlossen werden. In IP-Symcon muss "RGBW-868 (Stripe)" hinzugefügt werden. Die übergeordneten Instanzen (z.B. das Gateway) werden automatisch angelegt. Es muss geprüft werden, ob der richtige COM-Port ausgewählt wurde.

Konfiguration

Wert Beschreibung
Geräte-Adresse Standardmäßig wird die ID:144 vorgegeben. Sind mehr Controller in einem System vorhanden, muss eine neue ID vergeben werden. Die Jumper-Belegung kann der Bedienungsanleitung entnommen werden. Hinweis: Ggf. sind die Adressen: 149,150 und 151 vom System belegt.
Broadcast-Adresse Fest: 254 – Es werden alle Controller gemeinsam angesprochen.

Es darf nur jeweils ein Gerät mit der selben ID in einem Funknetzwerk vorhanden sein.

Ein erster Test

Für einen Funktionstest kann in IP-Symcon die Konfigurationsseite mit einem Rechtsklick (oder per Doppelklick) auf die "RGBW-868 (Stripe)" Instanz und anschließend auf "Objekt öffnen" geöffnet werden. Dort kann eine Farbe, bzw. (wenn angeschlossen) ein Helligkeitswert für den Weiß-Kanal gewählt werden. Anschließend muss auf "RGBW setzen" geklickt werden. Die LED-Stripe leuchtet nun in der gewünschten Farbe.

RGBW-Konfiguration

Bei Problemen überprüfen

  • Beim Einschalten der 12V Spannungsversorgung blitzt der LED-Stripe kurz auf.
  • Die LED auf der Platine, sichtbar durch die Lüftungsschlitze, leuchtet ebenfalls hell auf und blinkt dann gleichmäßig (sehr) schwach weiter.
  • Alle Jumper offen bedeutet Adresse 144.
  • Werden Befehle empfangen, leuchtet die LED zusätzlich.
  • Der Splitter "ProJet Gateway" muss mit dem richtigen COM-Port (USB-T) bzw. der richtigen IP-Adresse (LAN-T) verbunden sein

Tipps & Tricks

Zusätzlich zu den Lichtstimmungen lassen sich auch z.B. blinkende Warnmeldungen oder blitzende Hinweis ausgeben. Da das Funksystem Bidirektional ist können durch die beiden Tasteingänge des Controllers solche Meldungen quittiert werden. Für diese Funktionalität muss die "RGBW-868 (Stripe) Eingang" Instanz in IP-Symcon hinzugefügt werden.
